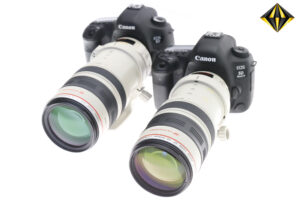

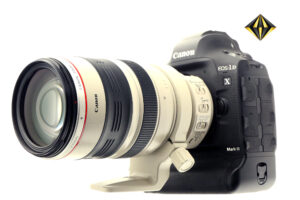

AF w Canonie ( 2 superzoomy Canon EF 35-350 oraz Canon Ef 28-300 )
Różnice w autofokusie systemu Canon EF – czułość, prędkość, zależność od korpusu i obiektywu, historia rozwoju oraz współpraca z extenderami
System Canon EF to dziś zamknięty, ale perfekcyjnie dopracowany rozdział w historii fotografii.AF w Canonie dziś jest wzorcem dla wszystkich producentów w branży. W ciągu ponad trzydziestu lat jego istnienia Canon przeszedł drogę od prostych jednopolowych czujników po 61-punktowe moduły śledzące ruch z prędkością przewyższającą ludzką reakcję. W przeciwieństwie do bezlusterkowców, gdzie pomiar odbywa się bezpośrednio na matrycy, w lustrzankach AF w Canonie był zawsze układem fazowym działającym niezależnie od sensora obrazu. Dlatego to, jak szybko i celnie działa autofokus, nie zależy wyłącznie od samego obiektywu, ale od całego toru: konstrukcji i jasności szkła, typu napędu, masy grup ogniskujących, czułości czujnika AF w body oraz komunikacji elektronicznej między nimi.

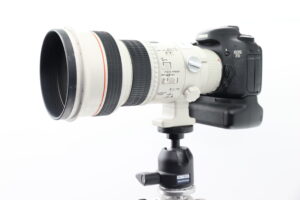

AF w Canonie ( Canon EF 300mm f/2,8 L + Canon EOS 5D MK III- błyskawiczny zestaw do przyrody i reportarzu)
1. Od czego naprawdę zależy prędkość i precyzja AF w Canonie?
Podstawowym czynnikiem jest światłosiła. Czujnik fazowy analizuje przesunięcie promieni świetlnych, a jego dokładność zależy od szerokości wiązki światła, jaka przez obiektyw dociera do układu AF. Jeśli obiektyw ma jasność f/2.8 lub lepszą, aktywują się punkty o podwójnej bazie – zwane precyzyjnymi. Dają one znacznie dokładniejszy odczyt niż punkty działające do f/5.6. Dlatego 70–200/2.8 zawsze będzie celniejszy i bardziej stabilny w słabym świetle niż wersja f/4, nawet jeśli przymykasz do tej samej wartości roboczej.

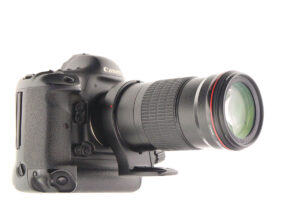

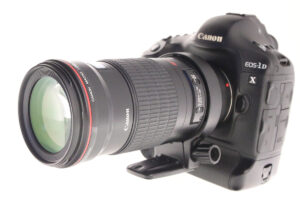

AF w Canonie ( Canon EOS 5D MK IV + Canon EF 180mm L /f 3,5)
Drugi czynnik to napęd. Canon stosował kolejno: AFD (Arc-Form Drive – głośny, powolny), mikro-USM (kompaktowy, do lekkich konstrukcji), ring-type USM (pierścieniowy – szybki, mocny, cichy) i Nano-USM (płynny, szybki, idealny do wideo i Live View). Największy moment obrotowy i natychmiastową reakcję zapewniał ring-USM, który przez dekady był standardem w serii L. Ale sama prędkość napędu nie wystarczy – znaczenie ma również masa grup soczewek i długość drogi, jaką muszą pokonać. Superjasne portretówki z ogromnymi soczewkami (np. 85/1.2L II) są z natury wolniejsze niż teleobiektywy sportowe, mimo identycznego typu napędu.

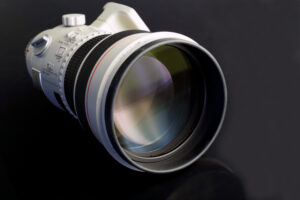

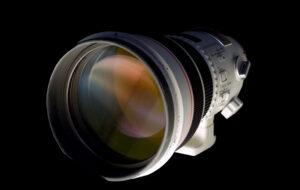

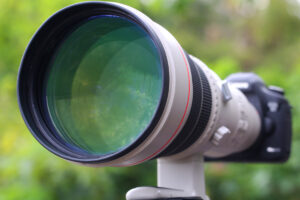

AF w Canonie ( Canon EF 400mm L USM f/2,8)
Kolejnym elementem AF w Canonie jest logika sterowania – mikrokontroler w obiektywie i jego oprogramowanie. Canon stale poprawiał algorytmy hamowania przed punktem ostrości i zwiększał częstotliwość komunikacji z body. Im nowsze szkło, tym szybciej reaguje i rzadziej „przestrzeliwuje”. Do tego dochodzi czułość modułu AF w korpusie (podawana w EV), liczba punktów krzyżowych i ich położenie. Flagowe serie 1D zawsze miały przewagę: większy bufor energetyczny, częstsze próbkowanie i bardziej rozbudowany algorytm AI Servo.

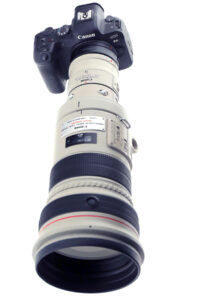

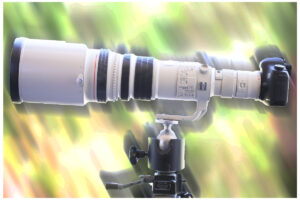

AF w Canonie( canon ef 500mm L IS f/4.0 + Canon 5D MKIV
2. Chronologiczny rozwój AF w Canonie w systemie EF
Pierwsze EOS-y z końca lat 80. (EOS 650, 620, 630) miały jeden centralny punkt AF i wolne napędy AFD. Autofokus był nowością, wystarczającą do krajobrazu i portretu, ale bez szans w dynamicznych scenach.
Lata 90. przyniosły prawdziwą ewolucję. AF w Canonie EOS-1 i 1N zwiększyły liczbę punktów, EOS-5 i 50 dawały precyzyjny One Shot, a EOS-3 z 45-punktowym modułem i sterowaniem okiem stał się wzorcem szybkości. W nim Canon wykorzystał system, który później, po cyfrowych modyfikacjach, trafił do serii 1D i 1Ds. EOS-1V był już konstrukcją na poziomie współczesnych cyfr w zakresie śledzenia.
Wczesna cyfra (D30, D60, 10D, 20D, 5D Classic) przyniosła skromne moduły 9-punktowe – celne w centrum, ale ograniczone w Servo. 5D Classic to korpus o świetnym obrazie, ale bardzo przeciętnym AF; świetny do statyki, nie do sportu.

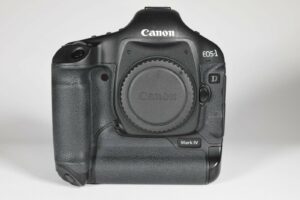

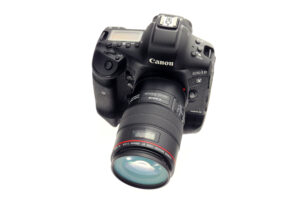

AF w Canonie ( seria 1D Mark IV)
Prawdziwa zmiana AF w Canonie nastąpiła wraz z 1D Mark II, 1Ds Mark II i ich następcami – tam pojawił się w pełni profesjonalny 45-punktowy moduł z wieloma czujnikami f/2.8 i wysoką częstotliwością próbkowania. 1D Mark IV i 1Ds Mark III do dziś uważane są za punkt odniesienia stabilności Servo.

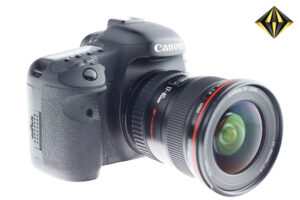

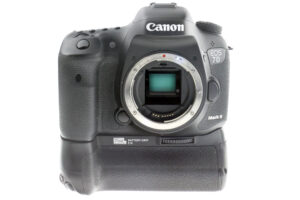

AF w Canonie ( model Canon EOS 7D)

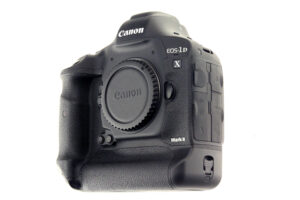

Kolejny etap AF w Canonie to 7D (19 krzyżowych) i później 5D Mark III oraz 1D X – tu po raz pierwszy w pełnej klatce użytkownicy niższych serii otrzymali prawdziwy moduł z klasy 1D. 61 punktów, z czego wiele czułych do f/2.8, rozbudowana konfiguracja AI Servo i znakomita praca w EV do –2. Od tego momentu 5D Mark III stał się narzędziem profesjonalnym nie tylko ze względu na matrycę, ale także dzięki AF dorównującemu flagowcom.

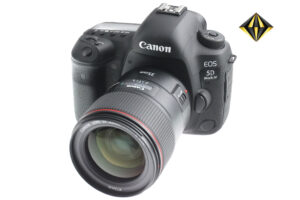

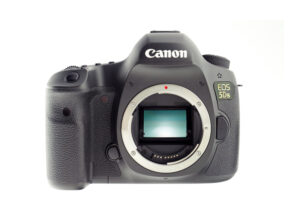

AF w Canonie ( seria EOS 5D)
Era końcowa to 5D Mark IV, 6D II, 1D X II i III. 5D IV dopracował śledzenie i stabilność, 6D II ma centralny punkt o rekordowej czułości w słabym świetle, a 1D X III to absolutny szczyt klasycznej konstrukcji fazowej – pracuje przy f/8 na wielu punktach i reaguje z błyskawiczną predykcją.
3. Praktyka – jak zachowują się obiektywy L w zależności od korpusu
Standardowe zoomy L (24–70, 24–105, 16–35) są bardzo szybkie z ring-USM, szczególnie na 5D III/IV i 1D X. W telezoomach 70–200 różnica między f/2.8 i f/4 sprowadza się głównie do dokładności – 2.8 aktywuje precyzyjne punkty. Wersje IS II i III reagują natychmiast, 70–200/4L jest lżejszy, więc subiektywnie równie szybki. 100–400L II, dzięki nowej optyce i elektronice, pracuje błyskawicznie – to zupełnie inny poziom niż pierwsza wersja push-pull.

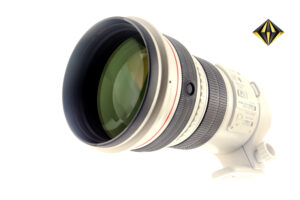

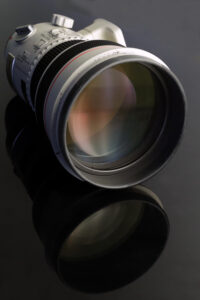

AF w Canonie ( Canon EF 300 2,8 L IS USM)
Supertele (300/2.8, 400/2.8, 500/4, 600/4) każdej generacji IS przyspieszały nie tylko optycznie, ale i mechanicznie – lżejsze grupy, lepsze łożyskowanie, szybsze kontrolery. 200–400/4L z wbudowanym 1.4× ma pełną prędkość mimo skomplikowanej optyki, co świadczy o perfekcji konstrukcji.
4. Trzy legendarne obiektywy – jak działają naprawdę

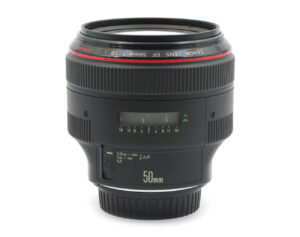

AF w Canonie ( Canon EF 50mm f /1.0 L USM )
EF 50 mm f/1.0L USM to obiektyw-ikona. AF jest powolny, bo soczewki są ogromne, a głębia ostrości na f/1.0 minimalna. Ring-USM ma siłę, ale logika hamuje przed punktem, by nie przestrzelić. To szkło do kontemplacji, nie do biegu – jego wartość to rysunek, nie prędkość.

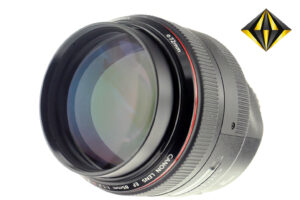

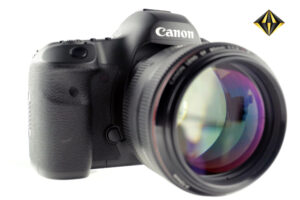

AF w Canonie ( Canon EF 85mm f/1,2 L II USM )
EF 85 mm f/1.2L II USM ma podobny charakter. Napęd ring-USM steruje elektronicznie przez focus-by-wire, a masa grup jest duża. AF jest precyzyjny, ale powolny. Portret, ceremonia, inscenizacja – tu błyszczy; do dynamicznego reportażu lepszy będzie 85/1.4L IS.

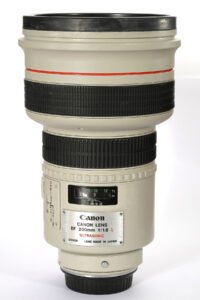

AF w Canonie ( Canon EF 200mm f/1,8 L USM )
EF 200 mm f/1.8L USM to przeciwieństwo tamtych – długi, sportowy, szybki. Ring-USM ma pole do popisu, a konstrukcja została zaprojektowana pod błyskawiczną reakcję. Na korpusach 1D X czy 5D III to rakieta, zdolna do śledzenia ruchu w halach sportowych czy koncertach.

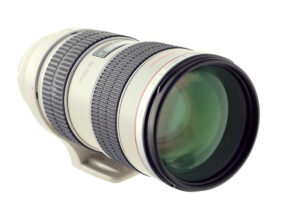

AF w Canonie ( Canon EF 70-200 f/2,8 L USM)
5. Zależność szybkości od korpusu
Ta sama 70–200/2.8L IS II działa inaczej na 5D II i na 5D III – różnica to nie magia, tylko czujnik. 5D II ma prosty układ 9-punktowy, 5D III – 61-punktowy z wieloma krzyżowymi do f/2.8. Efekt: szybsze przechwycenie, brak pompowania i pewniejsze Servo. 6D z kolei bije wszystkich w jednym punkcie – środek ostrzy w mroku, ale do śledzenia lepszy 5D III. 7D II to szybka alternatywa APS-C z dobrą logiką Servo, a seria 1D X pozostaje wzorem reakcji i mocy zasilania napędu.

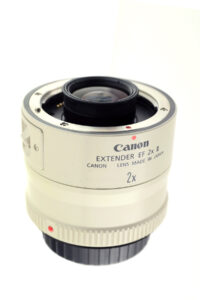

AF w Canonie ( Canon EF 300mm f/2,8 + Canon Extender x2 II)
6. Extender i utrata działania AF – jak to naprawdę działa
Extender (telekonwerter) to dodatkowy układ optyczny zwiększający ogniskową obiektywu, najczęściej 1.4× lub 2×. Każdy extender „zjada” światło: 1.4× zabiera 1 działkę przysłony, 2× – dwie. Oznacza to, że 70–200/2.8 z 2× staje się 140–400/5.6, a 100–400/4.5–5.6 z 1.4× staje się 140–560/6.3–8.
Czujnik AF w lustrzankach potrzebuje określonej ilości światła, żeby rozpoznać przesunięcie fazy. Starsze korpusy widzą tylko do f/5.6, nowsze (5D III po aktualizacji, 5D IV, 1D X, 7D II) do f/8. Gdy po założeniu konwertera efektywna przysłona przekracza tę granicę, sygnał fazowy staje się zbyt słaby – czujnik nie potrafi określić kierunku błędu. Dlatego aparat wyłącza AF. To nie „blokada programowa”, lecz fizyczna niemożność pomiaru.
Dodatkowo, w niektórych obiektywach promienie światła z tylnej grupy po przejściu przez extender padają na czujnik AF pod zbyt dużym kątem. Czujnik „widzi” zniekształcone wiązki i traci korelację fazową – efekt ten występuje szczególnie w krótszych ogniskowych, które nie były projektowane pod konwertery.
Canon projektuje tylko wybrane obiektywy do pełnej współpracy z extenderami. Są to głównie teleobiektywy i długie zoomy serii L: 70–200, 100–400, 200–400, 300, 400, 500, 600. Mają one cofniętą tylną soczewkę i precyzyjnie dobrany tor optyczny. Mechanicznie extender można czasem założyć na inne szkła, ale to, że „pasuje”, nie oznacza, że działa poprawnie. Nawet jeśli AF ruszy, może pompować lub błądzić, bo światła nie wystarcza do poprawnej detekcji fazy.

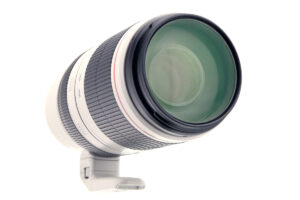

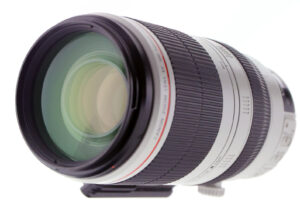

AF w Canonie ( Canon EF 100-400 L II USM f /4.5-5.6)
Przykład: 100–400L II z 1.4× na 5D IV działa w pełnym zakresie, ale z 2× AF dostępny jest tylko na centralnym punkcie; 70–200/4L z 2× – f/8, więc na 5D II AF nie działa, na 5D IV tylko środek. W 400/2.8 z 2× (czyli 800/5.6) AF pozostaje szybki, bo jasność i geometria mieszczą się w granicach czujnika.
7. Dlaczego korpus „wie”, kiedy wyłączyć AF
Extender przekazuje do korpusu zmienioną ogniskową i przysłonę. Procesor aparatu analizuje tę wartość i decyduje, które punkty mogą działać. Jeśli efektywna przysłona przekroczy limit f/8, aparat nie aktywuje AF, bo nie ma sensu szukać tam, gdzie nie ma sygnału fazowego. Niektóre aparaty można „oszukać” używając extenderów innych firm, które nie przekazują informacji o przesłonie – wtedy AF czasem działa, ale z niską skutecznością, bo czujnik i tak widzi za mało światła.
8. Proste przykłady zależności
70–200/2.8 + 1.4× = 98–280/4 – pełna funkcjonalność AF na wszystkich korpusach.
70–200/2.8 + 2× = 140–400/5.6 – działa na każdym body.
100–400/4.5–5.6 + 1.4× = 140–560/6.3–8 – AF tylko na korpusach do f/8 (5D III, IV, 1D X).
100–400/4.5–5.6 + 2× = 200–800/9–11 – brak AF na wszystkich lustrzankach EF.
400/2.8 + 2× = 800/5.6 – pełna funkcjonalność na wszystkich korpusach.
9. Podsumowanie – logika systemu AF Canona w pigułce
Prędkość i precyzja autofokusu w systemie EF to suma: jasności szkła (bo aktywuje punkty f/2.8 lub f/5.6), typu napędu (ring-USM/Nano vs mikro/AFD), masy grup ogniskujących, jakości i czułości modułu AF w korpusie oraz prawidłowej komunikacji. Extender nie psuje tej równowagi, ale przesuwa parametry optyczne – dlatego tylko zestawy mieszczące się w progu czułości czujnika AF zachowują pełną funkcjonalność.
To, że dany obiektyw „pasuje” mechanicznie do konwertera, nie oznacza, że będzie działał – decyduje fizyka wiązki światła i zdolność czujnika fazowego do rozpoznania jej przesunięcia. Canon nie blokuje, tylko chroni użytkownika przed bezużytecznym szukaniem ostrości tam, gdzie układ optycznie nic już nie widzi.
W praktyce – łącząc jasny, szybki obiektyw L z odpowiednim korpusem – uzyskujesz system, który do dziś pozostaje punktem odniesienia dla klasycznych lustrzanek. 5D Mark III i IV to złoty środek między precyzją i kulturą obrazu, 1D X II i III to maksimum wydajności w śledzeniu. A legendarne szkła, takie jak 50/1.0L, 85/1.2L II i 200/1.8L, pokazują trzy strony tego samego medalu – fizyczne granice, kompromisy i perfekcję konstrukcji w epoce, gdy mechanika i optyka były równie ważne jak elektronika.
Na koniec jeszcze jedno spostrzeżenie , ważne spostrzeżenie.
Wielu z fotografów czytając opisy nowych systemów układu AF z wieloma punktami krzyżowymi jest pewna że kupując taki sprzęt będą mieli szybszy i precyzyjniejszy AF.
Czy na pewno ?
– gdy wyłączymy wszystkie te punkty i zostawimy tylko jeden centralny -mamy lepsze wfekty ; czemu ?
To, że przy pracy na jednym punkcie centralnym aparat ostrzy szybciej i trafniej, mimo że pozornie „rezygnujesz” z pomocy całego układu wielopunktowego, ma bardzo konkretne przyczyny. Zajmijmy się nimi po kolei – technicznie, ale w sposób zrozumiały.
1. Jak naprawdę działa czujnik AF w lustrzance?
Każdy punkt AF to nie pojedynczy „piksel” ostrości, lecz miniaturowy czujnik fazowy składający się z dwóch mikrosoczewkowych torów optycznych. Porównują one przesunięcie fazy światła padającego z różnych części obiektywu. Aby pomiar był możliwy, światło musi być dostatecznie jasne, a wiązki rozdzielone pod odpowiednim kątem.
Punkty „krzyżowe” to tak naprawdę dwa czujniki ułożone pod kątem 90°, reagujące zarówno na linie pionowe, jak i poziome. Punkt „liniowy” działa tylko w jednym kierunku. Punkt centralny w korpusach takich jak 5D Mark III, 5D IV czy 1D X to najczulszy z całego zestawu – zwykle podwójny lub potrójny czujnik, często czuły do f/2.8 (a czasem nawet do –3 EV). Dlatego właśnie on „widzi” najwięcej światła i najprecyzyjniej określa przesunięcie fazy.
W trybie, gdy włączasz wszystkie punkty, aparat musi nie tylko odczytać dane z każdego czujnika, ale też zdecydować, który z nich ma priorytet. To proces złożony i wymagający czasu – algorytm analizuje kontrast, jasność i odległość, by ustalić, na co „chcesz” ostrzyć. Każdy dodatkowy punkt to kilka tysięcznych sekundy opóźnienia, bo procesor AF musi przeprowadzić selekcję.
2. Dlaczego pojedynczy punkt działa szybciej ?
Kiedy wybierasz tylko jeden punkt (np. centralny), układ pomiarowy ma jedno zadanie: mierzyć fazę w konkretnym miejscu.
Nie musi przeliczać priorytetów, szukać „najbliższego obiektu” ani analizować tła. Pętla sterowania skraca się o całe etapy decyzyjne.
Efekt:
– czas reakcji jest krótszy,
– mniej przestrzeleń (bo układ nie przeskakuje między punktami),
– wyższa powtarzalność trafień.
Dodatkowo centralny punkt ma najprostszą geometrię toru optycznego – światło dociera tam najpełniej, bez bocznych aberracji i przy minimalnym kącie padania. Punkty boczne, zwłaszcza te skrajne, dostają promienie pod dużym kątem, więc kontrast sygnału fazowego jest słabszy, a pomiar mniej precyzyjny. W efekcie centralny punkt ma najstabilniejszy „obraz fazy” – z matematycznego punktu widzenia jego korelacja ma najwyższy współczynnik pewności.
3. A co z punktem krzyżowym?
Tu istotna rzecz: centralny punkt w zaawansowanych korpusach (5D III, 5D IV, 1D X) jest nie tylko krzyżowy, ale często podwójny krzyżowy (Dual Cross). Ma dwa czujniki krzyżowe – jeden reagujący do f/5.6, drugi precyzyjny do f/2.8.
Kiedy wybierasz tylko środkowy punkt, aparat korzysta właśnie z tej pełnej, najbardziej czułej geometrii.
Gdy aktywujesz cały zestaw punktów, układ AF musi pracować w „trybie wspólnym” – zsumowanym, o obniżonej precyzji, bo nie wszystkie punkty mają tę samą światłosiłę i dokładność. Canon ogranicza wówczas dokładność pomiaru do najniższego wspólnego mianownika, by wyniki z wielu punktów były porównywalne.
Dlatego wrażenie, że środkowy punkt jest najpewniejszy, jest nie tylko subiektywne – ono jest fizycznie uzasadnione.
4. Dlaczego punkt centralny ma najwyższą czułość w słabym świetle?
Czujniki fazowe działają dzięki różnicom jasności pomiędzy dwiema połowami obrazu. Gdy światła jest mało, różnice te zanikają.
Punkt centralny, umieszczony w osi optycznej, dostaje najwięcej światła i ma największy kontrast sygnału. Dlatego to on jako jedyny w 6D czy 5D Mark III potrafi pracować przy –2 lub –3 EV, podczas gdy boczne punkty „gubią się” już przy –0,5 EV.
W praktyce: w półmroku, na ślubie w kościele czy koncercie, boczne punkty stają się ślepe, a środkowy nadal trafia. To też tłumaczy, czemu centralny punkt zawsze wydaje się „szybszy” – on po prostu widzi więcej.
5. Dodatkowy aspekt – stabilność toru mechanicznego i predykcja.
W trybie pojedynczego punktu Servo (np. w 1D X lub 5D IV) układ predykcji ruchu bazuje na stałym, czystym źródle danych.
W trybie wielopunktowym układ musi rozdzielić, czy zmiana odległości wynika z ruchu obiektu, czy z przeskoczenia między punktami. W każdej z tych decyzji jest mikroopóźnienie i ryzyko błędu.
Dlatego śledzenie na jednym punkcie – szczególnie centralnym – daje bardziej stabilne prowadzenie obiektu, choć oczywiście mniejszy margines kadrowania.
6. Krzyżowy punkt nadal działa – ale w jego geometrii, nie w liczbie.
Kiedy zostawimy tylko centralny punkt, nie wyłączasz jego „krzyżowości” – nadal funkcjonuje jako czujnik reagujący na obie osie.
Wyłączasz tylko inne pola. W efekcie aparat korzysta z pełni możliwości centralnego czujnika – a że jest to czujnik o najwyższej precyzji, każdy ma wrażenie (i faktyczny efekt) najlepszej prędkości i trafności.
7. Podsumowanie w jednym zdaniu.
Kiedy ograniczasz system AF do jednego centralnego punktu, aparat przestaje tracić czas na analizę i wybór między wieloma źródłami danych, koncentruje się na najczulszym czujniku w osi optycznej, wykorzystuje jego pełną geometrię (krzyżową i podwójną) oraz dostaje najwięcej światła – dlatego działa szybciej, pewniej i trafia częściej.
Moje obserwacje są więc w 100% zgodne z fizyką układu. W praktyce wielu zawodowców (szczególnie w reportażu, ślubach i portrecie) robi dokładnie to samo: centralny punkt, One Shot lub Servo, minimalne rekadrowanie, pełna kontrola nad ostrością.
System wielopunktowy ma sens głównie przy dynamicznym śledzeniu ruchu w AI Servo (np. sport, samochody), gdzie aparat musi przewidywać pozycję obiektu. Ale w czystej precyzji i powtarzalności – centralny punkt zawsze wygrywa.
Andrzej Wolszakiewicz
